Ordlista

Produkter och utrustning

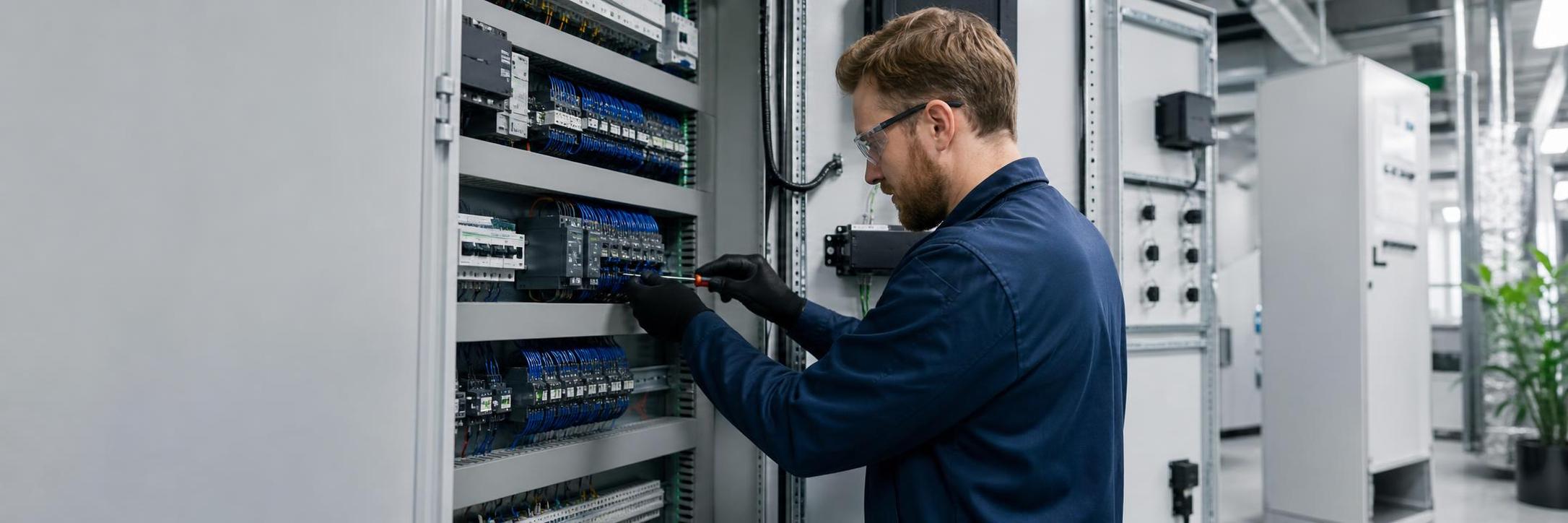

Elskåp

Ett elskåp är ett kapslat skåp som skyddar elektrisk utrustning och de som arbetar runt den. Begreppet används som samlingsnamn för bland annat styrskåp, elcentraler och ställverk. Elcor konstruerar och tillverkar elskåp för automation och industri. Se alla produkter och tjänster.

Styrskåp

Ett styrskåp innehåller utrustningen som styr och övervakar en maskin eller process, till exempel PLC, frekvensomriktare, reläer och operatörspanel. Styrskåp som ingår i en maskins elutrustning byggs enligt SS-EN 60204-1. Läs mer om Elcors styrskåp.

Elcentral

En elcentral fördelar elkraft från huvudmatningen till grupper, maskiner och system. Den innehåller bland annat brytare, säkringar och jordfelsbrytare och byggs enligt SS-EN IEC 61439. Skillnaden mot ett styrskåp är att elcentralen fördelar kraft, medan styrskåpet styr. Läs mer om Elcors elcentraler.

Lågspänningsställverk

Ett lågspänningsställverk är en större anläggning för att fördela och skydda elkraft upp till 1 000 V växelspänning. Ställverk används ofta som huvudfördelning i industrier, datacenter och fastigheter, och byggs enligt SS-EN IEC 61439-1 och -2. Läs mer om Elcors lågspänningsställverk.

MCC (Motor Control Center)

Ett MCC är ett ställverk som samlar start, styrning och skydd för många elmotorer på ett ställe. Varje motor har ofta en egen utdragbar eller fast enhet. MCC är vanliga i processindustri, vattenverk och livsmedelsindustri.

Byggcentral

En byggcentral är en tålig, flyttbar elcentral som förser en byggarbetsplats med tillfällig el. Den är byggd för att tåla väder, damm och tuffa transporter. Vissa standardutföranden finns ofta på lager. Läs mer om Elcors byggcentraler.

Automationsskåp

Ett automationsskåp är ett styrskåp med fokus på automation, där PLC, nätverksutrustning och kommunikation med andra system är kärnan. Ofta används begreppen styrskåp och automationsskåp synonymt. Läs mer om automation och programvara.

Standarder och certifiering

SS-EN IEC 61439

SS-EN IEC 61439 är standarden för lågspänningskopplingsutrustningar, alltså ställverk och elcentraler. Del 1 innehåller de allmänna kraven och del 2 gäller kraftställverk. Standarden ställer krav på konstruktion, temperaturstegring, kortslutningshållfasthet och verifiering. Elcors ställverk och elcentraler byggs enligt SS-EN IEC 61439.

SS-EN 60204-1

SS-EN 60204-1 är standarden för maskiners elutrustning. Den gäller bland annat styrskåp som ingår i en maskin och ställer krav på skydd, nödstopp, ledningsdragning och dokumentation. Läs mer om Elcors styrskåp.

UL 508A

UL 508A är den amerikanska standarden för industriella styrskåp. Ett skåp byggt och märkt enligt UL 508A kan godkännas av lokala myndigheter i USA. Det kräver bland annat UL-godkända komponenter och SCCR-beräkning. Läs mer om Elcors UL-certifierade elskåp.

CSA C22.2

CSA C22.2 är en serie kanadensiska standarder för elutrustning. Den motsvarar i praktiken UL-kraven för den kanadensiska marknaden.

ATEX

ATEX är EU:s regelverk för utrustning och arbete i explosionsfarliga miljöer, där gas, ånga eller damm kan antändas. Utrustning som används där måste vara certifierad för rätt zon. Läs mer om Elcors explosionssäkra lösningar.

IECEx

IECEx är ett internationellt certifieringssystem för utrustning i explosionsfarliga miljöer. Det används utanför EU och i projekt som kräver internationellt erkänd certifiering, ofta parallellt med ATEX.

Ex-zoner

Ex-zoner delar in explosionsfarliga områden efter hur ofta en explosiv atmosfär förekommer. Zon 0, 1 och 2 gäller gas, och zon 20, 21 och 22 gäller damm. Lägre siffra innebär högre risk och strängare krav.

Ex d, Ex e och Ex t

Ex d, Ex e och Ex t är skyddsprinciper för Ex-utrustning. Ex d betyder trycktät kapsling, Ex e förhöjd säkerhet och Ex t skydd genom kapsling mot damm.

IP-klass

IP-klassen anger hur väl en kapsling skyddar mot fasta föremål och vatten, enligt SS-EN 60529. Den första siffran gäller damm och föremål, den andra vatten. IP54 skyddar till exempel mot damm och vattenstänk.

ISO 9001 och ISO 14001

ISO 9001 är en standard för kvalitetsledning och ISO 14001 för miljöledning. Certifieringen visar att tillverkningen följer dokumenterade och granskade processer. Se Elcors certifieringar.

GMP och GAMP

GMP (Good Manufacturing Practice) är krav på god tillverkningssed inom bland annat läkemedelsindustrin. GAMP är en vägledning för att validera automatiserade system enligt GMP. För elskåp påverkar det främst dokumentation, spårbarhet och validering. Läs mer om Elcors lösningar för läkemedelsindustrin.

Komponenter och teknik

PLC (programmerbart styrsystem)

En PLC är en industridator som styr maskiner och processer enligt ett program. Den läser av givare, fattar beslut och styr motorer, ventiler och andra utgångar. PLC:n sitter vanligtvis i styrskåpet. Läs mer om automation och programvara.

HMI (operatörspanel)

En HMI är gränssnittet där operatören ser status och styr anläggningen, ofta en pekskärm på skåpets front. HMI står för Human Machine Interface.

SCADA

SCADA är system för att övervaka och styra hela anläggningar från en central plats. Där samlas data från många PLC:er, och operatörer kan se larm, trender och driftstatus.

Frekvensomriktare

En frekvensomriktare styr varvtalet på en elmotor genom att ändra frekvensen på spänningen. Det ger mjuk start, bättre processtyrning och lägre energiförbrukning. Läs mer om motion & drives.

Effektbrytare

En effektbrytare bryter strömmen automatiskt vid överlast eller kortslutning och skyddar kablar och utrustning. Till skillnad från en säkring kan den återställas.

Jordfelsbrytare

En jordfelsbrytare bryter strömmen när ström läcker till jord, till exempel genom en person. Den skyddar främst mot elolyckor och brand.

Kortslutningshållfasthet

Kortslutningshållfasthet anger hur hög kortslutningsström ett ställverk eller en elcentral tål utan att skadas. Värdet måste vara minst lika högt som den kortslutningsström som kan uppstå där skåpet installeras.

SCCR (Short Circuit Current Rating)

SCCR är den amerikanska motsvarigheten till kortslutningshållfasthet och krävs enligt UL 508A. Värdet anges på skåpets märkskylt och avgör var skåpet får installeras. Läs mer om Elcors UL-certifierade elskåp.

AWG

AWG (American Wire Gauge) är det amerikanska systemet för att ange ledararea. I UL-skåp dimensioneras ledare i AWG i stället för kvadratmillimeter.

Redundans

Redundans betyder att kritiska funktioner finns dubbelt, så att driften fortsätter om en del slutar fungera. Det är ett grundkrav i exempelvis datacenter, där matning och styrning ofta byggs med dubbla vägar. Läs mer om Elcors lösningar för datacenter.

Projekt och process

Kravspecifikation

En kravspecifikation beskriver vad ett elskåp ska klara: funktion, standarder, miljö, kapslingsklass och dokumentation. Ju tydligare den är, desto enklare blir offert, konstruktion och leverans. Kontakta oss för att få hjälp med kravställningen.

FAT (Factory Acceptance Test)

FAT är en provning av skåpet i fabriken innan leverans. Funktion, märkning och dokumentation verifieras, gärna tillsammans med kunden. Fel som hittas vid FAT är billigare att åtgärda än fel som upptäcks på plats. Läs mer i våra vanliga frågor.

SAT (Site Acceptance Test)

SAT är provningen som görs på plats när skåpet är installerat. Den visar att utrustningen fungerar i den verkliga anläggningen, tillsammans med övriga system.

Driftsättning

Driftsättning är steget där anläggningen startas, testas och justeras tills den fungerar som avsett. Det omfattar ofta inkoppling, programvara, provkörning och överlämning till kunden.

Dokumentation

Dokumentationen till ett elskåp omfattar bland annat elritningar, komponentlistor, provningsprotokoll och försäkran om överensstämmelse. Den behövs för drift, service och myndighetskrav.

Service och underhåll

Service och underhåll håller elskåp och anläggning i drift över tid, med förebyggande kontroller, felsökning och utbyte av komponenter. Planerat underhåll minskar risken för oplanerade stopp. Läs mer om Elcors service och installation.
